Aldes InspirAir Top

Présentation

Suite au comparatif des VMC double flux, nous avons choisi la VMC Aldes InspirAir Top.

Démontage

Unité

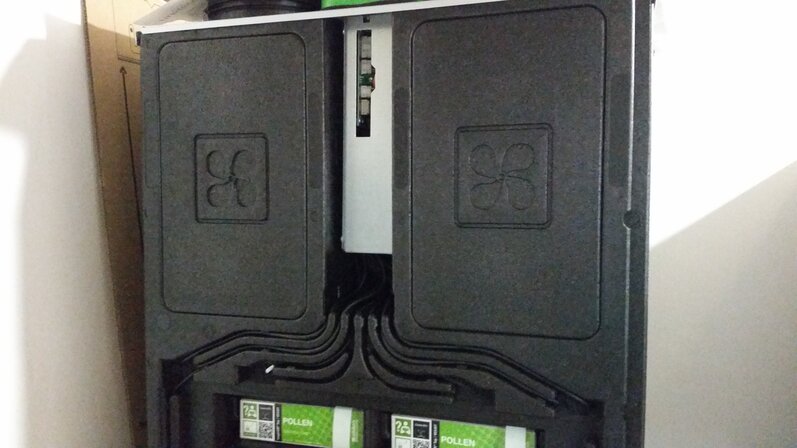

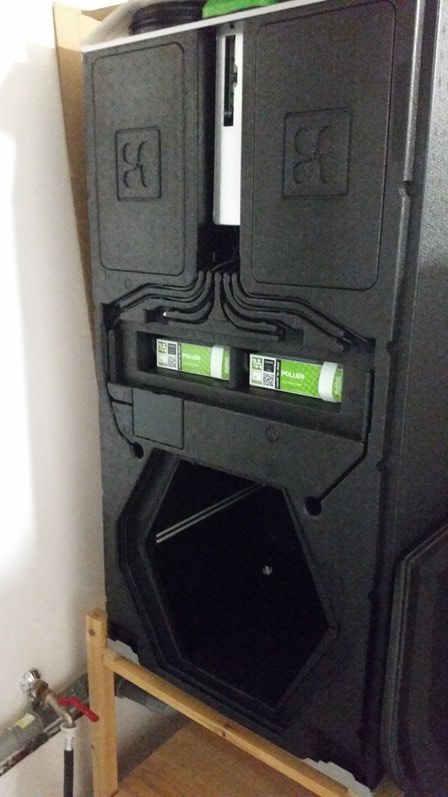

Une fois la façade retirée, on observe, de haut en bas :

• Les deux moteurs, avec la carte de contrôle au milieu,
• Les filtres et les connexions vers différentes sondes,
• Le moteur du bypass à gauche,
• La cavité de l’échangeur (retiré).

Il y a plusieurs cables partant de la carte de contrôle : 4 sondes de température, le contrôle du bypass, l’alimentation et le contrôle de chaque moteur.

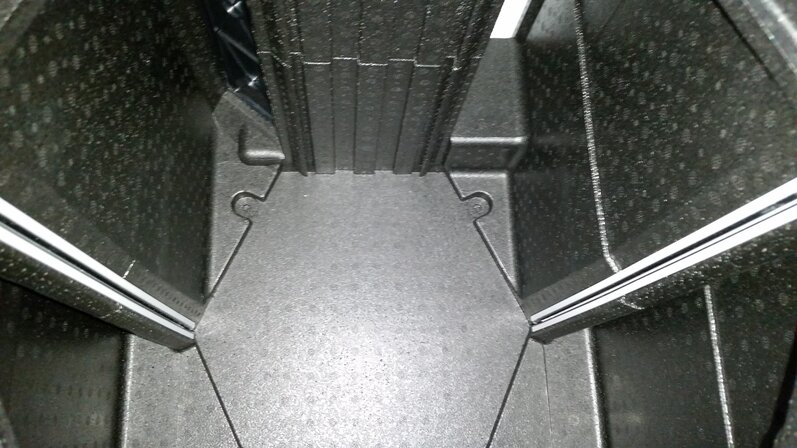

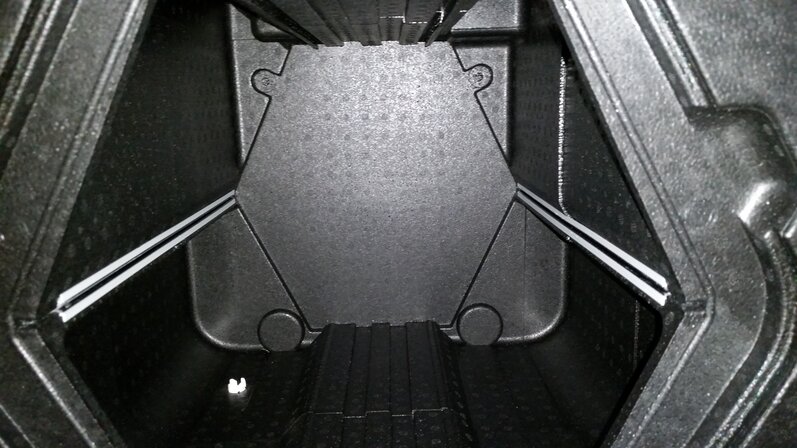

La cavité de l’échangeur, avec l’évacuation des condensats à gauche. Attention à ne pas endommager l’échangeur lors du perçage de l’évacuation.

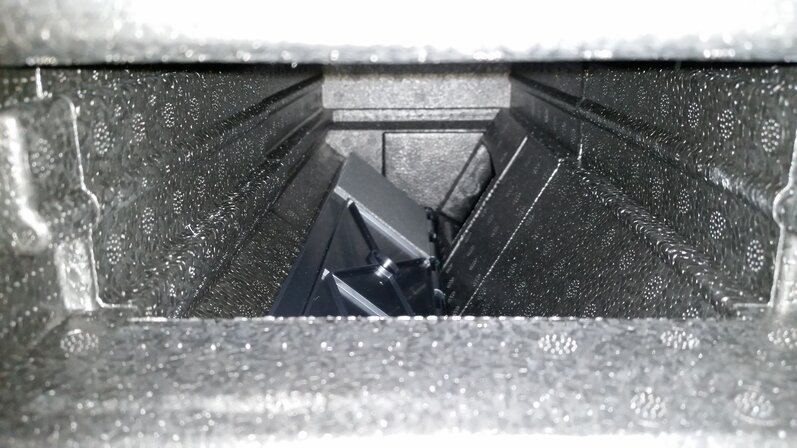

Le bypass :

Echangeur

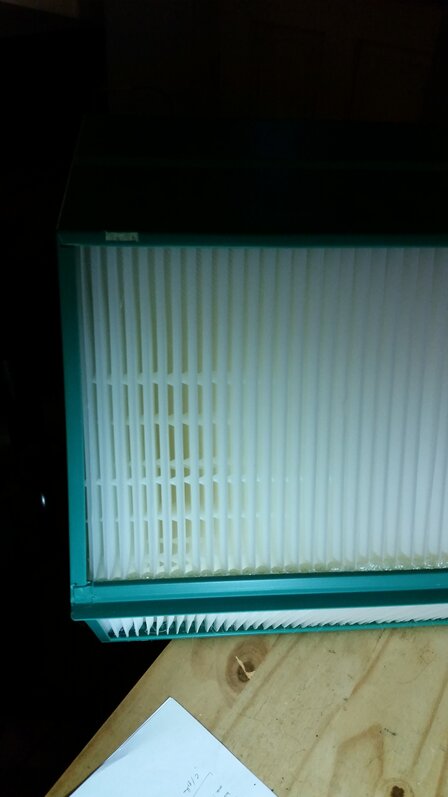

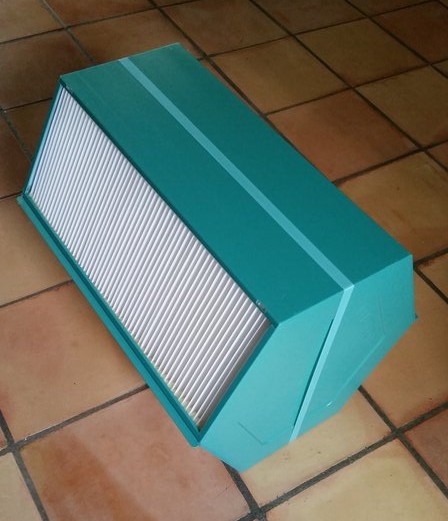

L’échangeur est un Recair type RC160-500-110. Il est consitué de fines couches de plastique soudées entre elles. C’est une bonne idée car le plastique est peu cher, léger, robuste et ne s’oxyde pas. Le fabriquant déclare que la surface d’échange est de 36m2, c’est énorme.

Cet échangeur est probablement présent dans d’autres VMC concurrentes.

Moteurs

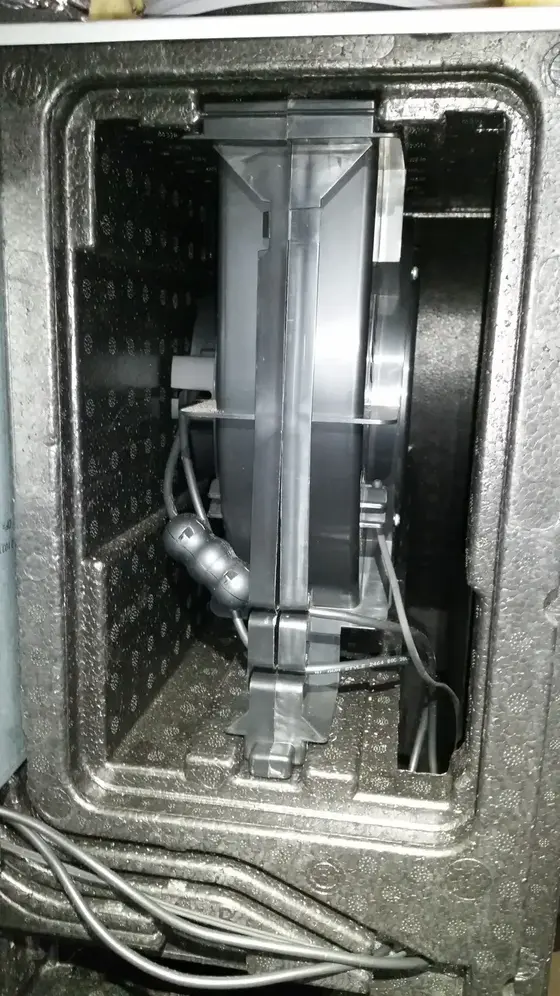

Les moteurs sont hermétiquement enfermés derrière des trappes. Cette vidéo montre comment les retirer. J’ai utilisé une équerre de boitier PC en guise d’outil. Bien le positionner au milieu, à l’endroit où le cadre est rogné. La photo montre le moteur de droite.

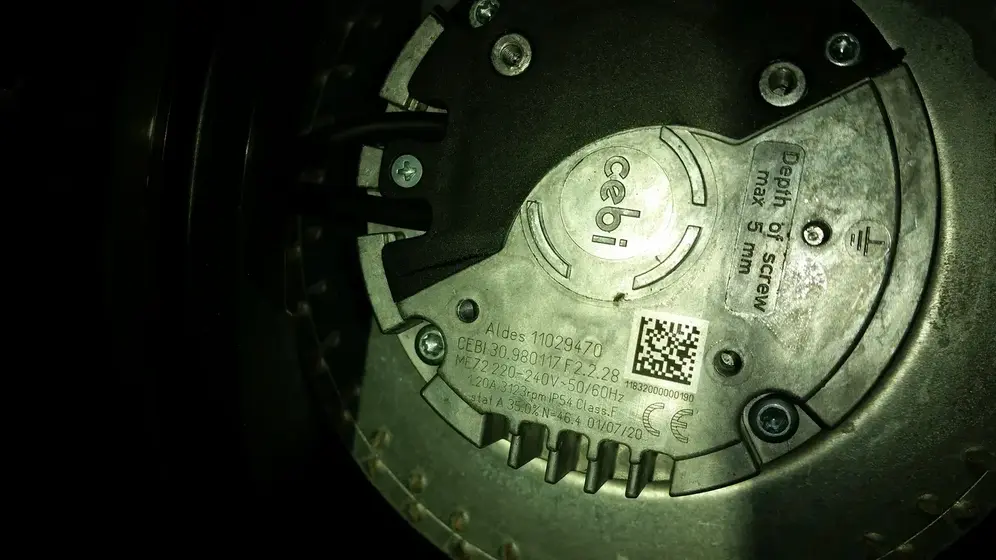

Les moteurs sont une fabrication spéciale de Cebi pour Aldes. Ils ont un fil pour l’alimentation 230VAC et un fil pour le contrôle de vitesse et la lecture de la vitesse de rotation. Les caractéristiques sont :

• Alimentation : 230VAC.
• Vitesse de rotation maximale : 3123 rpm.
• Consommation maximale : environ 270W.
• Contrôle : PWM.
• Protection contre les surcharges et les blocages d’axe.

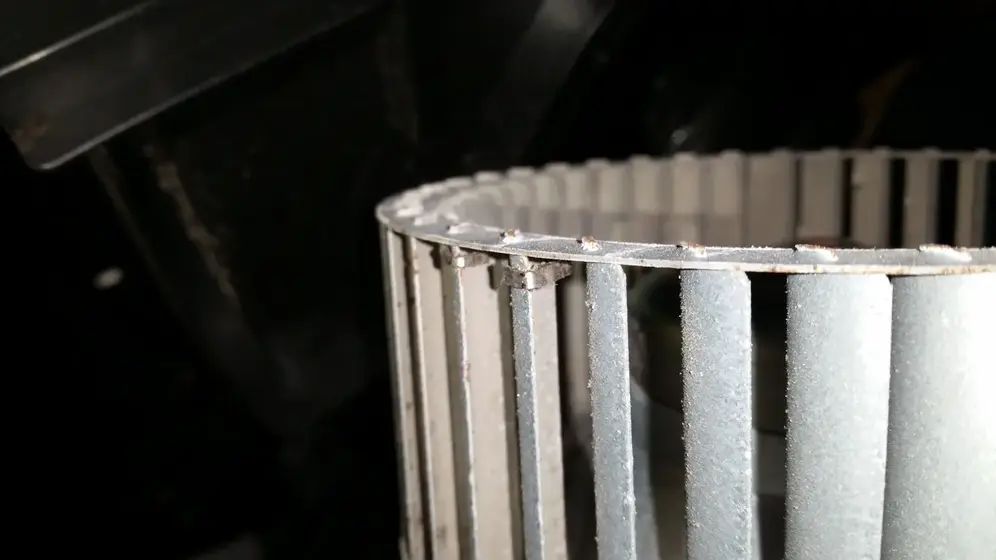

Chaque turbine est équilibrée par de petites masselottes.

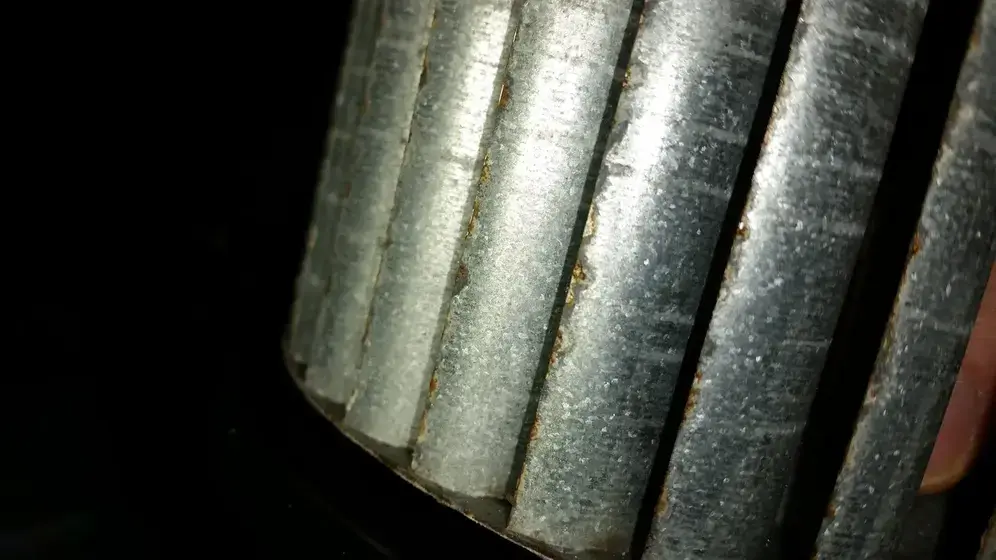

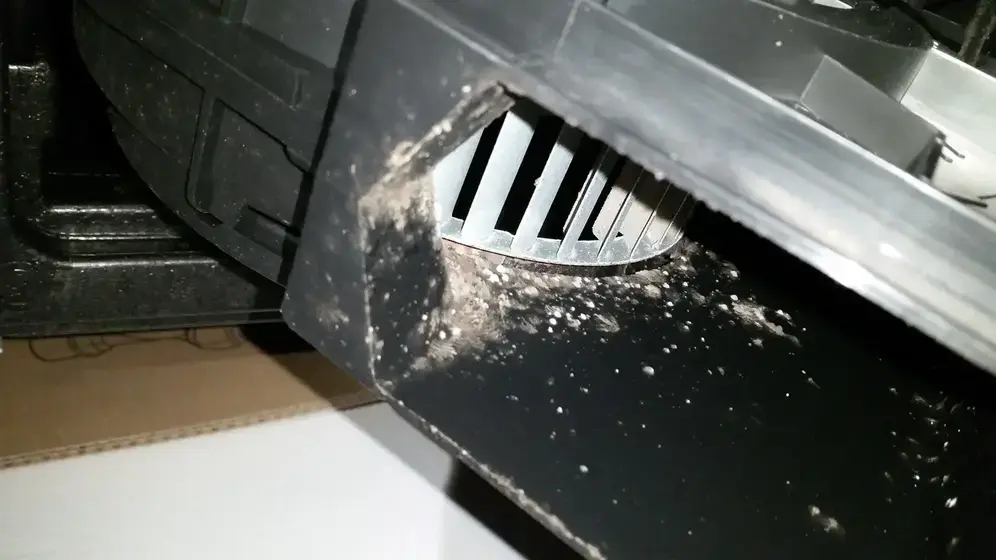

L’état des aubes est correct, cependant j’ai repéré un dépot ou de l’oxydation sur les aubes d’insufflation et de la moisissure dans le corps du ventilateur de refoulement. C’était une bonne chose de nettoyer ces turbines. On verra comment évoluent les traces.

Carte de contrôle

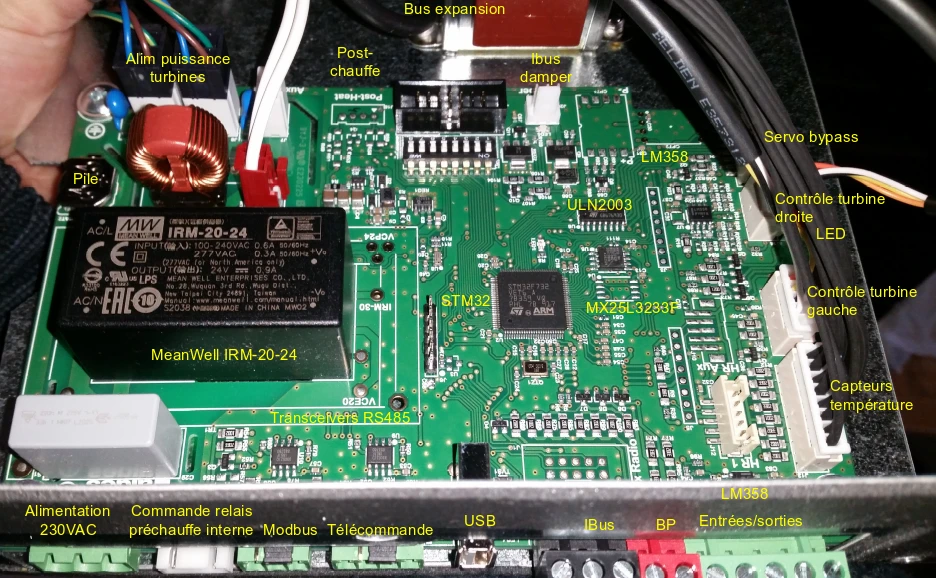

Voici les différents composants de la carte de contrôle :

Quelques remarques :

• Il y a deux tensions d’alimentation présentes :
  • 230VAC à gauche qui alimente directement les turbines.
  • 24VDC au centre et à droite qui alimente l’électronique.
  • Il n’y a donc pas d’électronique de puissance sur cette carte. Elle est déportée dans les ventilateurs.
  • L’alimentation MeanWell IRM-20-24 assure la conversion du 230VAC vers 24VDC. Le fait d’avoir un module standard sur étagère permet un remplacement facile. Une empreinte sur le PCB permet de monter un module plus gros si plus d’options sont installées.
• Le microcontrôleur ARM ST Microelectronics STM32F732 pilote l’ensemble des fonctions de la VMC.
• Les Transceivers RS485 fournissent les ports RS485/Modbus X3 et X4 (télécommande).
• Les ports X3 et X4 ont des cavaliers accessibles de l’extérieur pour activer ou non la résistance de terminaison 120 Ohm.
• L’ULN2003 pilote le moteur synchrone du bypass.
• La puce MX25L3233F est une mémoire flash.
• Une pile est présente, sûrement pour sauvegarder l’heure.
• Les deux ports HR1 et HR Aux sont peut-être prévus pour des capteurs d’humidité.
• Le nom code de l’Inspirair Top est Nukub01M3.

Bypass

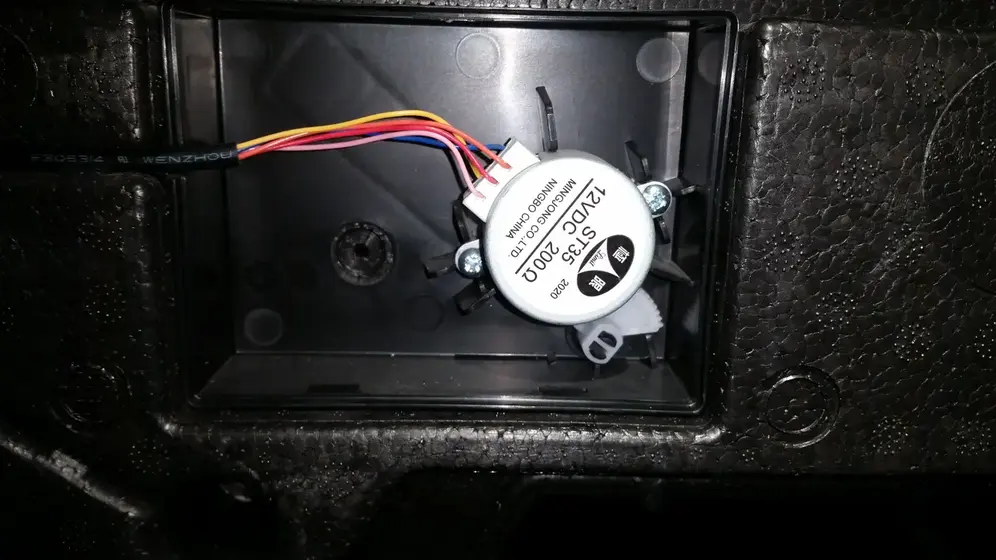

Le bypass est piloté par un moteur synchrone à réducteur intégré Mingjong ST35.

Il y a deux courbes de fonctionnement du bypass : une pour l’été et une pour l’hiver. La saison est automatiquement détectée en fonction des températures intérieures et extérieures. Vous pouvez consulter ces courbes dans la dernière version de la notice d’installation.

La “température de confort” réglable sur la télécommande n’a pas d’influence sur le bypass. Elle pourrait servir à piloter la batterie post-chauffe en option.

Télécommande

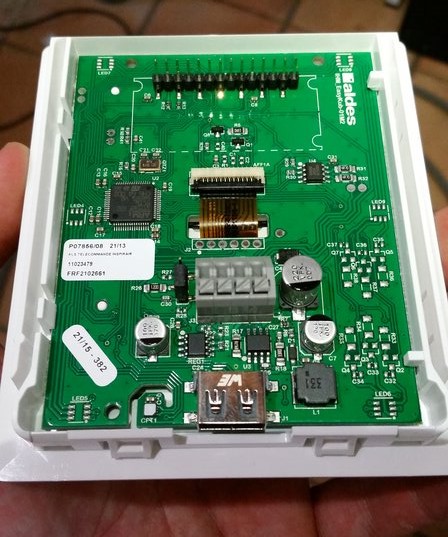

La télécommande est obligatoire pour utiliser la VMC (un lecteur aurait réussi à mettre en service sa VMC sans télécommande, à l’aide d’Aldes Configurator). Elle se relie via un bus RS-485 et s’alimente en 24VDC via ce même bus. Elle comporte un écran LCD rétroéclairé et 6 boutons. Le microcontrôleur est un STM32 à architecture ARM. Un port USB permettrait de mettre à jour le firmware. Le composant “CPT1” à gauche du port USB est intrigant ; c’est probablement un capteur de température. Il serait sur une partie découpée du PCB pour l’isoler des régulateurs au-dessus du port USB qui chauffent un peu.

L’ergonomie de cette télécommande n’est pas bonne : les boutons sont durs, les sous-menus sont bizarrement rangés, la programmation hebdo ne fonctionne pas et l’affichage est peu réactif.

Voici la structure des menus :

• INSTALLATEUR
  • Mise en service
  • Réglages
    • Langue
    • Pays d’installation
    • Mode de régulation
    • Config niveaux FR
      • Type de logement
      • Nb salles de bain
      • Nb WC
      • Salles d’eau
    • Déséquilibre (act/désact)
    • Mode Radon (act/désact)
    • Foyer ouvert (act/désact)
    • Timer filtres (6/9/12 mois)
    • T° confort
    • Unités
      • Pression (Pa, Pa.H2O)
      • Débit (m3/h, l/s, PCM)
      • Vitesse (%, RPM)
      • Température (°C, °F)
    • Certification (non PH, PH)
    • Reset usine
    • Ajustement rapide
      • L1 quotidien
      • L2 bouton poussoir
    • Connectivité
      • Batteries chauffe
        • Prech int 1,0kW
        • Prech ext 1,5kW
        • Prech ext 300W
      • Clapets feu
        • Quantité
        • Test
        • Fréquence
        • Heure
        • Jour
      • Contact sec
        • Norm ouvert
        • Norm fermé
    • Maintenance
      • Valeurs réelles
        • Consignes extract
        • Valeur RPM extract
        • Vmoteur extract
        • Consigne insuf
        • Valeur RPM insuf
        • Vmoteur insuf
        • T° rejet
        • T° insuf
        • T° ext
        • T° VMC
    • Démo signal
      • Activer
• INFORMATION
  • Réglages
    • Régulation
    • Config niveaux FR
    • Temp confort
  • Filtres (jours restants)
  • Erreurs
  • ID produit
    • Code
    • Numéro série
    • Version software
      • Software unité
      • Software IHM
  • Connectivité
    • Tel inspirair (connect/deconnect)
    • Contact sec (NO/NF)
• MES REGLAGES
  • Date et Heure
  • Langues
  • Signal lumineux
    • Veille
    • Battement QAI
    • Battement
  • Filtres
    • Reinit filtre
    • Timer filtre (6/9/12 mois)
  • Prog hebdo
    • Sans prog
    • Rapide 1
    • Rapide 2
    • Rapide 3
  • Capteurs
    • Annuler désac
    • Permanente

Consommation

Attention à la valeur de consigne. La régulation étant réalisée à débit constant, la VMC va adapter la vitesse de rotation de ses moteurs pour l’atteindre. Si votre installation possède peu de bouches et que la consigne est élevée, la consommation risque d’être importante.

Pour notre insallation à moitié achevée :

• 150m3 : 170VA
• 120m3 : 34VA

Communication

Nous allons détailler l’ensemble des entrées/sorties accessibles et la manière dont on peut en utiliser certaines.

Connecteurs de l’unité

D’après la notice, voici les différents connecteurs accessibles sur le dessus de l’unité :

Aldes Configurator

Aldes Configurator est un logiciel de surveillance et de réglage dédié aux installateurs de VMC. Il dialogue avec la VMC pour récupérer ses paramètres, lire les valeurs des capteurs et effectuer une configuration exhaustive. Le logiciel nécessite malheureusement un PC sous Windows (Linux/Wine ne fonctionne pas) et un convertisseur USB/RS485 (exemple) à relier au connecteur X3.

Des détails sur les informations récupérables seront publiés lors d’une prochaine mise à jour du site (= dès que je mets la main sur un PC Windows).

Modbus

Caractéristiques de la liaison :

• Vitesse : 9600 bps
• Bits de donnée : 8
• Bits d’arrêt : 1
• Parité : aucune
• Adresse : 2

Registres accessibles en lecture (non exhaustif) :

(1) Ces registres renvoient par défaut 65535 et sont accessibles à plus haut niveau. Pour y accéder, il faut envoyer une fois la commande 02100010000102853652b6. La VMC rebascule au niveau par défaut lorsqu’elle n’a pas reçu de commande Modbus pendant un certain délai que je n’ai pas trouvé.

A l’aide d’un script en Bash/Ruby/Python…, il est possible de récupérer régulièrement ces données pour les stocker dans une base de données MySQL ou SQLite.

Voici un code Python simple pour récupérer les températures intérieures et extérieures toutes les minutes.

import minimalmodbus

tempext = 0.0
tempint = 0.0

vmc = minimalmodbus.Instrument('/dev/ttyUSB0', 2)
vmc.serial.baudrate = 9600

while True:
  try:
    tempext = vmc.read_register(350,2)
    tempint = vmc.read_register(351,2)

    if tempext > 100: # Permet de corriger les températures négatives
      tempext = tempext - 655.35
    if tempint > 100:
      tempint = tempint - 655.35

    print(tempext)
    print(tempint)

  except IOError:
    print("Failed to communicate with VMC")

  time.sleep(60) # Attend 60 secondes avant nouvelle lecture

Les informations de la base peuvent enfin être affichées à l’aide de Grafana.

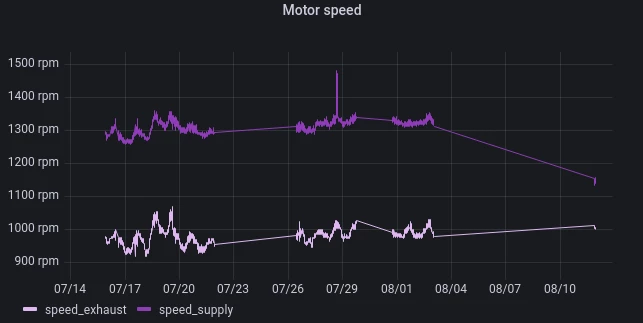

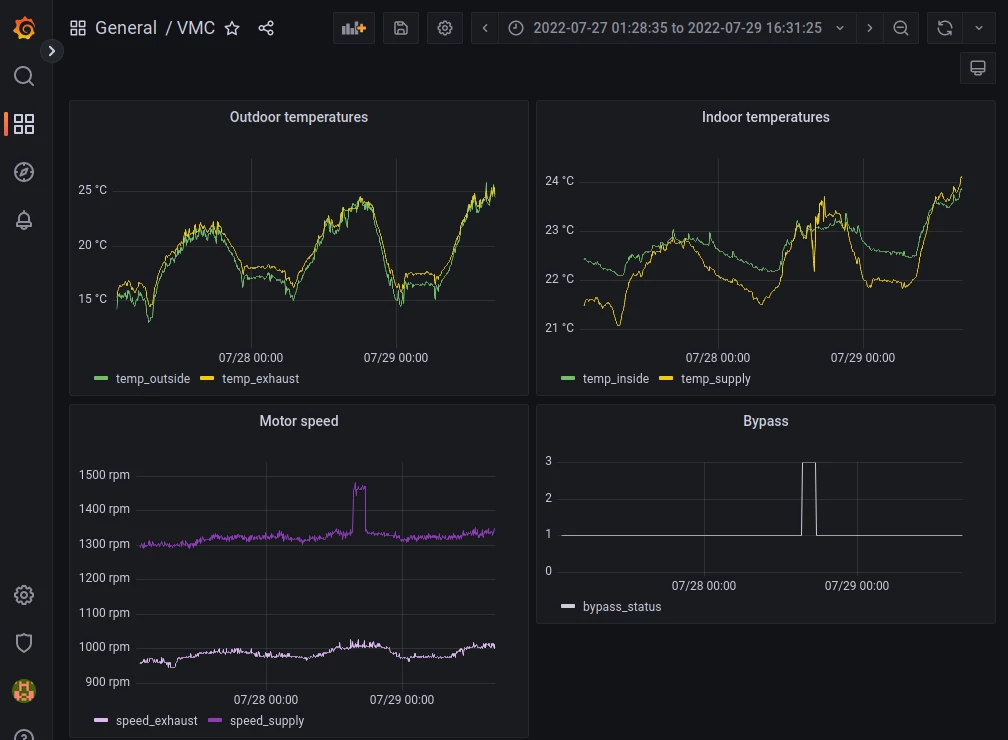

Ce montage peut être utile pour acquérir les températures extérieures et intérieures mais aussi pour voir si la grille d’aspiration extérieure ou les filtres sont bouchés. Le graphique ci-dessous montre la vitesse de rotation du ventilateur d’insufflation speed_supply avant nettoyage de la grille extérieure (03 août) et après (11 août). Programmer une alarme sur Grafana permet d’être averti des maintenances à effectuer pour conserver une bonne performance de l’installation.

Conclusion

Après 4 ans d’utilisation, nous sommes globalement satisfaits de ce modèle. Bien qu’ils ne gênent pas l’utilisation quotidienne, certains défauts sont à avoir en tête avant achat/installation.

Points forts :

• La documentation a été mise à jour une fois en prenant en compte des remarques des utilisateurs.
• Installable soi-même.
• Construction solide, composants de qualité.
• Interfaces de communication disponibles.
• Filtres et échangeur faciles à nettoyer.

Défauts :

• Télécommande pas ergonomique (matériellement et logiciellement) et réglages limités.
• Bypass non réglable (remonté par 3 lecteurs).
• Turbines peu accessibles pour le nettoyage.
• Siphon qui fuit car difficile à installer (remonté par 1 lecteur).
• Des liens morts dans la documentation d’installation (table modbus, site de mises à jour logicielles).

Nous allons avoir accès à une Atlantic Optimocosy d’ici un an, pour avoir un point de comparaison.

Historique

• 2021-10-02 Création.
• 2022-01-17 Correction de la consommation.
• 2022-07-28 Ajout de la section “communication”.
• 2024-01-08 Démontage total après deux ans d’utilisation.
• 2025-05-02 Correction des sections Bypass et Télécommande. Ajout d’un code Python. Ajout Conclusion.
